Наша компания "Mold tools" на протяжении 20 лет (c 2002 года) занимается проектированием и изготовлением штампов и штамповой оснастки. Мы занимаемся штампами с разделением материалов, с изменениями форм заготовок, штампы совмещенных и последовательных действий.

Виды штампов

Распространенными для изготовления различных механизмов являются следующие штампы с разделением материала:

• вырубные – для производства изделий применяется полоса или листы;
• пробивные – используются для пробивания отверстий с различными показателями в готовых деталях;
• гибочные – назначены для сгибания плоских заготовок.

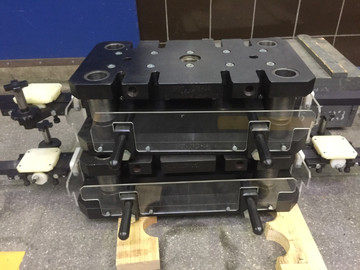

Исходя из характера выполняемых операций, существующие штампы принято делить на простые и компаундные. Первые предназначены для выполнения одной штамповочной операции. Комбинированные или компаундные штампы способны выполнять одновременно от двух и более отверстий.

Последовательные (шаговые) штампы обеспечивают детали наружным и внутренним контуром, который осуществляется за один шаг пресса. Операции вырубки принято делить на несколько шагов, которые совершаются последовательно, продвигаясь на определенную глубину.

Типы направляющих элементов

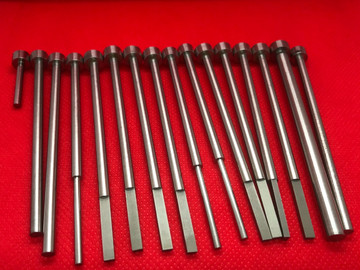

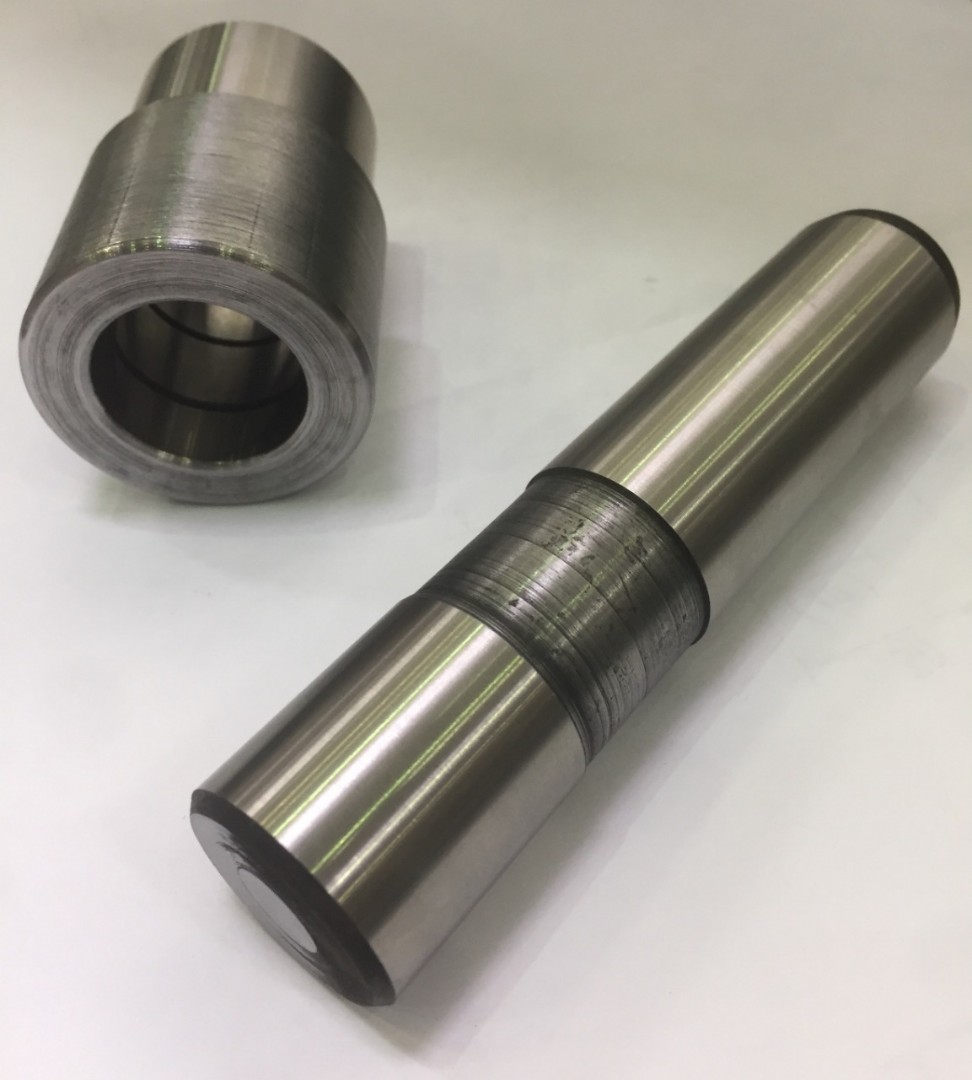

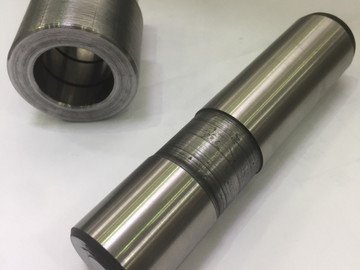

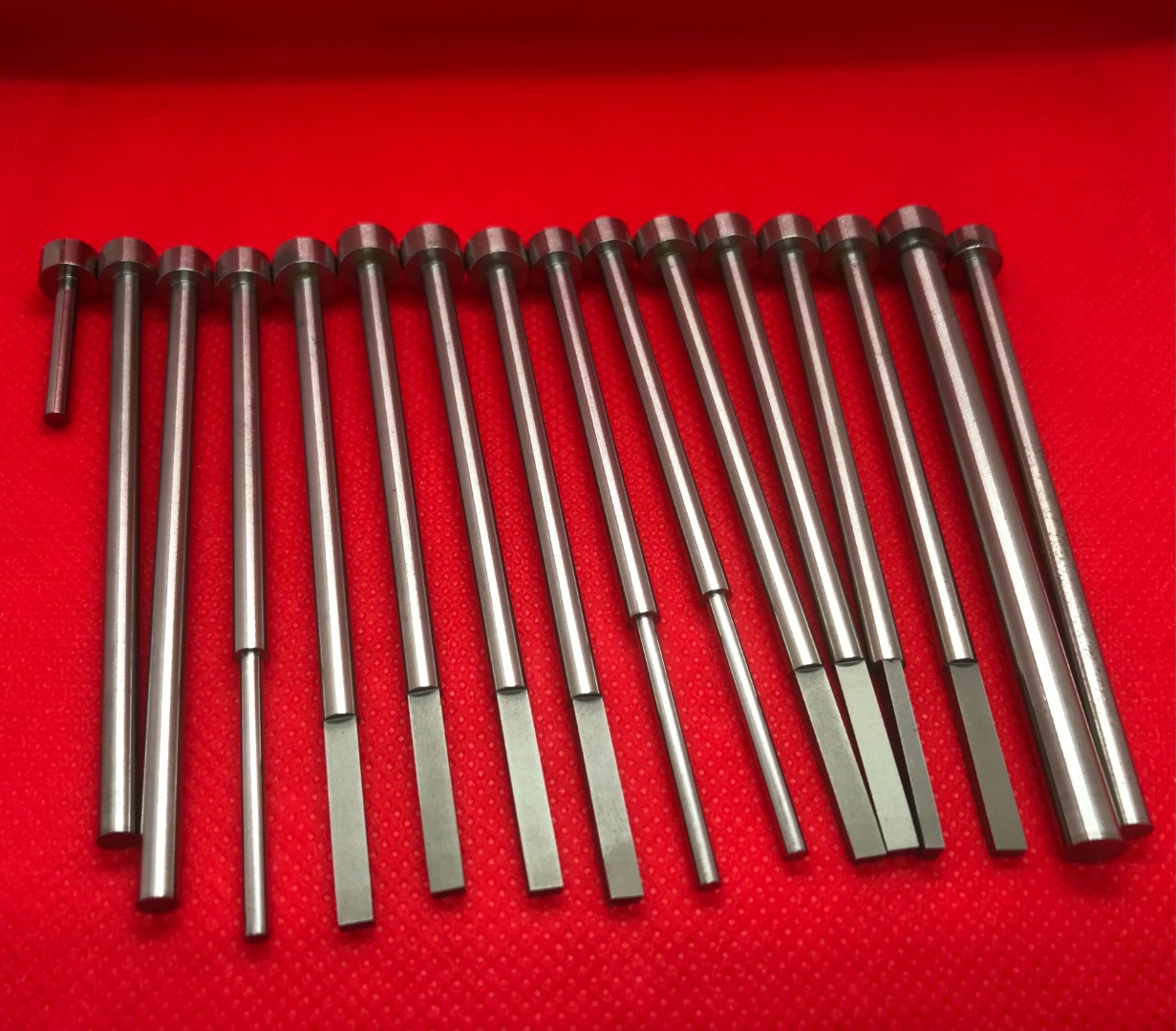

Колонки и втулки определяют направление верхней запчасти штампа в сравнении с нижней частью, что облегчает настройку штампов на прессах. Направляющие колонки так располагаются, чтобы не создавать помеху укладыванию заготовки и отделению готовых деталей. Обязательное условие для колонки – они не должны создавать риски рукам исполнителей. Протяженность втулки при верхнем расположении ползуна должна обеспечить их устойчивость в колонках. Для принудительного вытеснения готовых изделий с матриц, расположенных вверху штампов используются верхние выталкивающие устройства пресса и толкатели.
